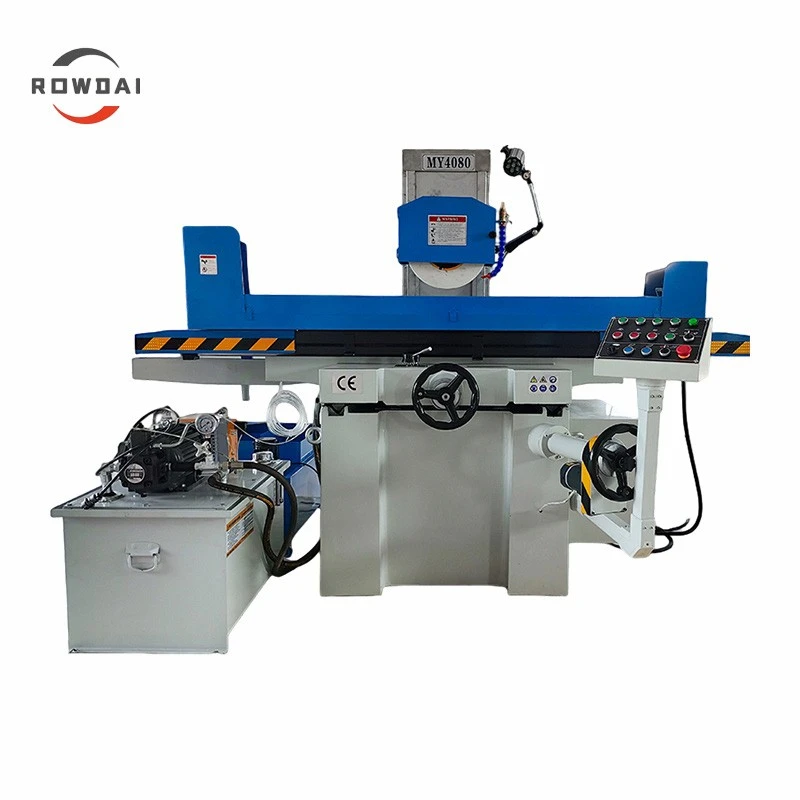

Denne nye overfladesliber bruges hovedsageligt til slibning af forskellige materialer såsom stål, støbejern og ikke-jernholdige metaller ved hjælp af slibeskivens periferi.
Forskellige spænde- og positioneringsmetoder kan anvendes afhængigt af emnets materiale og form. For almindelige plane overflader kan slibning udføres ved hjælp af en elektromagnetisk spændepatron eller ved direkte at fastgøre emnet til arbejdsbordet. Flade overflader, retvinklede overflader, vilkårlige vinkler, cylindriske endeflader og andre specielle former kan slibes ved hjælp af armaturer eller multi-funktionelle høj-elektromagnetiske patroner.
Funktioner
- Slibeskivekølesystemet består af et separat kølesystem med kølevæskedyser på slibeskiven og en separat kølevandsbeholder i den ene ende af udstyret.
- I den ene ende af den nye overfladeslibemaskine er der en uafhængig smørekontrololietank, som kontinuerligt smører styreskinnerne i arbejdsbordsbevægelsen.
- Den nye overfladesliberstyreskinne har en V-formet og en fladjerns-plastikstyreskinne.
- Slibeskivehovedet bruger en dobbelt-lagsarmering for at sikre dets stivhed; slibehovedets op- og nedadgående bevægelse vedtager en glidende pladestruktur, som kan forhindre unøjagtig fremføring på grund af lang levetid.
Tekniske parametre
|
Beskrivelse |
Enhed |
MY4080 |
|
|
Bordstørrelse (B×L) |
mm |
400×800 |
|
|
Maks. langsgående rejse |
mm |
830 |
|
|
Cross tranal |
mm |
420 |
|
|
Maks. afstand fra spindelmidte til bord |
mm |
500 |
|
|
Magnetisk borepatron størrelse |
mm |
400×800 |
|
|
Hastighed for bordets langsgående bevægelse |
m/min |
7 - 16 |
|
|
Bord på tværs bevægelse |
Automatisk fodring |
mm/min |
0.1 - 8 |
|
Hurtig hastighed |
m/min |
990 |
|
|
Fremføring af håndhjul |
mm/div. |
0.02 |
|
|
Hjulhoved lodret bevægelse |
Automatisk fodring |
mm/slag |
-- |
|
Hurtig hastighed |
mm/min |
610 |
|
|
Fremføring af håndhjul |
mm/div. |
0.01 |
|
|
Slibeskive |
Hastighed |
rpm |
50Hz 1450 60Hz 1750 |
|
(OD×B×ID)Størrelse |
mm |
350×40×127 |
|
|
Parallelisme af den bearbejdede overflade til basisoverfladen |
mm |
300:0.005 |
|
|
Spindelmotor |
KW |
4 |
|
|
Hydranisk motor |
KW |
2.2 |
|
|
Kølepumpe motor |
KW |
0.09 |
|
|
Cross feed motor |
KW |
0.06 |
|
|
Maks. Bordets belastningskapacitet (inklusiv magnetisk chuck) |
kg |
200 |
|
|
Samlet mærkeeffekt |
KW |
7 |
|
|
Maskinens højde |
mm |
1890 |
|
|
Bruttovægt |
kg |
2.75 |
|
|
Pakkemål (L×B×H) |
mm |
2300*1900*2170 |
|
Standard tilbehør
- Kølevæsketank
- Balancerende lysthus
- Hjulflange
- Hjuludtrækker
- Nivelleringskile og bolt
- Værktøjskasse og værktøj
- Standard slibeskive
- Arbejdslampe
- Hjul kommode stativ
- Diamant pen
